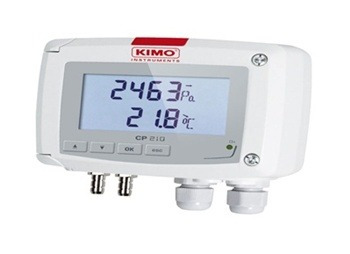

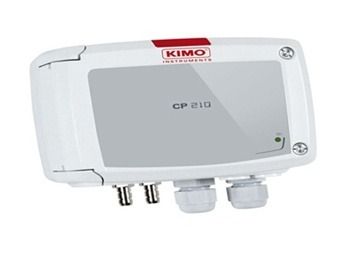

압력 트랜스미터 CP 200
압력 트랜스미터 CP 200
±100 Pa ~ ±2000mbar
|
압력 트랜스미터 CP 200 | |
|
특징 |
§ 측정 범위 ±100Pa ~ ±2000mBar |
|
§ Auto-calibration Solenoid valve 적용 (CP211 & 212 모델 ) | |
|
§ Pt 100 온도센서 입력 (옵션) : -100 ~ +400℃ | |
|
§ 4 wire 아날로그 output 0-5/10V 또는 0/4-20mA | |
|
§ 범위 셋팅 및 트렌디한 인디게이터 적용 | |
|
§ “1/4 turn “ 시스템 마운팅 wall–mount plate | |
|

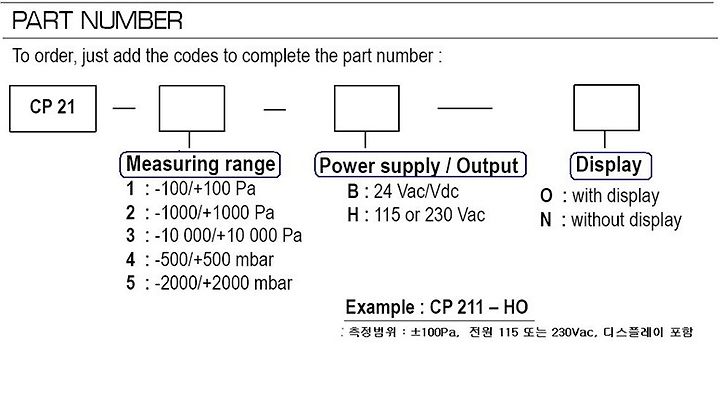

Model |
측 정 | |||||
|
압력 |
허용압력 |
분해능 |
정밀도 |
풍속 |
풍량 | |
|
CP211 |
±100Pa |
21000Pa |
1Pa, 0.1mmH2O, 0.01mbar, 0.01inWG, 0.01mmHG, 0.1daPa, 0.001kPa, 0.01hPa |
±0.5% of reading ±2Pa |
3~ 10m/s |
0 ~ 100,000m3/H |
|
CP212 |
±1000Pa |
3~ 30m/s | ||||
|
CP213 |
±10000Pa |
69000Pa |
1Pa, 0.1mmH2O, 0.01mbar, 0.01inWG, 0.01mmHG, 0.1daPa, 0.01kPa, 0.01hPa |
±0.5% of reading ±10Pa |
3~ 100m/s | |
|
단 위 |
Pa, mmH2O, mbar, inWG, mmHG, daPa, kPa, hPa | |||||
|
CP214 |
±500mBar |
1400mbar |
0.1mbar, 1mmH2O, 0.1inWG, 0.1mmHG, 1daPa, 0.01kPa, |
±0.5% of reading ±0.5mbar | ||
|
0.1hPa, 0.01PSI | ||||||
|
CP215 |
±2000mBar |
4100mbar |
1mbar, 1mmH2O, 0.1inWG, 1mmHG, 1daPa, 0.1kPa, 1hPa, 0.1PSI |
±0.5% of reading ±2mbar | ||
|
단 위 |
mbar, mmH2O, inWG, mmHG, daPa, kPa, hPa, PSI | |||||
|
Pt100 온도 |
측정범위 : -100 ~ +400℃ |
표시 단위 : ℃, ˚F |
정밀도 : ±0.5% of reading ±0.5℃ | |||
|
(공통 옵션) | ||||||
|
출력 |
2 × 4-20mA 또는 2× 0-20mA, |
|
2 × 0-5V 또는 2 × 0-10V (4wire) | |
|
Power supply |
24Vdc/Vac± 10%, 115/230Vac±10%, 50-60 Hz |
|
|

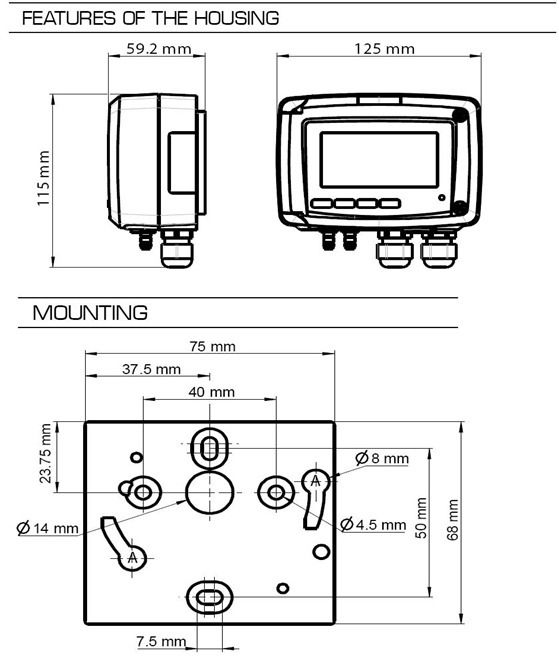

“1/4 turn “ system mounting with wall-mount plate |
|
PC 통신 |
KIMO USB-Mini DIN cable |
|
재질 |
ABS V0 as per UL 94 |
|
방수등급 |
IP65 |
|
디스플레이 |
75 × 40mm, LCD 19 digits 2 lines. |
|
Digits 높이 : values – 10mm, units – 5mm | |
|
Connection |
Ribbed Φ 6.2mm(CP 211/212), |
|
Compression for tubes Φ 4 ×6 mm(CP213/214/215) | |
|
Pass-through |
최대 Φ6mm 케이블 용 |
|
케이블 그랜드 |
최대 Φ8mm 케이블 용 |
|
중량 |
320g |
|
사용 환경 |
Air & neutral gases |
|
사용 온도 |
0 ~ 50℃ |
|
보관 온도 |
-10 ~ +70℃ |
|
옵 션 & 악 세 사 리 | |
|
피토튜브 |
Type L,S 또는 평균 피토관( Debimo blade) |
|
LCC-S |
셋팅용 소프트웨어 SET (USB 케이블 포함) |
|
악세서리 |
Connection tube, connection fittings, through-connections, |
|
straight connections, spherical coupling nut | |
